Característiques principals de la plataforma de perforació:
La plataforma de perforació hidràulica completa JY1600 adopta un cargol flotant.
Sèrie JY Full Hydraulic Rock Core Drig Rig és un nou tipus de perforació desenvolupada per la nostra empresa basada en la tecnologia avançada de plataformes de perforació similars a casa i a l'estranger.
És principalment adequat per a la perforació de dipòsits de mineral sòlids i també es pot utilitzar per a la geologia d’enginyeria, el petroli poc profund, el gas natural, la perforació d’aigües subterrànies, així com per a la ventilació, el drenatge i la presa de la presa i altres perforacions d’enginyeria. La plataforma de perforació adopta una unitat hidràulica completa, la rotació de capçal de potència adopta la bomba de pistó axial i la unitat de motor de pistó d’eix inclinat, la velocitat mecànica de dues - de velocitat més la velocitat de velocitat i l’estructura avançada.
El capçal de potència adopta una velocitat de cadena del cilindre hidràulic - Mecanisme d’alimentació creixent, el moviment és estable i fiable, amb un mecanisme de canvi lateral de capçal de potència, el pal adopta un aixecament hidràulic de cilindre i es pot lliscar en conjunt i pot foradar forats dins de la rang de 45 - 90 graus. El sistema hidràulic adopta un control sensible a la càrrega, amb alta eficiència de treball i un gran parell.
La plataforma de perforació està equipada amb una pinça hidràulica de cavalls, potes de suport a nivell hidràulic, pal de retràctil i altres dispositius, que faciliten el posicionament ràpid de la plataforma de perforació. Està equipat amb pistes de control remot sense fils, adequades per a diversos terrenys i controla el rastreig de la plataforma de perforació a una distància segura per evitar accidents.
Paràmetres tècnics
|
Model de la plataforma de perforació |
JY-1600 |
|
|
Capacitat de perforació |
BTW (M) |
1800 |
|
Ntw (m) |
1600 |
|
|
Htw (m) |
1400 |
|
|
/ |
/ |
|
|
Sistema hidràulic |
MPA de pressió nominal |
Bomba principal 145ml/R, 32MPa; Bomba auxiliar 96ml/R, 25MPa |
|
Mètode de refrigeració |
Refrigeració de l’aire + refrigeració d’aigua |
|
|
Paràmetres del motor |
Model |
Weichai sis - cilindre |
|
Potència nominal KW |
140 (opcional) |
|
|
RPM de velocitat nominal |
2000 |
|
|
Paràmetres de capçal de potència |
Màxim parell nm |
4000 |
|
RPM de velocitat màxima |
1400 |
|
|
Alimentació de traç m |
3.5 |
|
|
Força elevadora KN |
460 |
|
|
Thrust KN |
230 |
|
|
Paràmetres del cabrestant de la corda Core |
Capacitat de corda m |
1600 |
|
Força elevadora KN |
30 |
|
|
Speed Speed M/Min |
110 |
|
|
Diàmetre de la corda de filferro mm |
6 |
|
|
Paràmetres del pal |
Alçada general/m |
8.1 |
|
Grau d'angle de perforació |
45-90 |
|
|
Traç lliscant mm |
1200 |
|
|
Paràmetres de pinça |
75/89/115 |
|
|
Paràmetres de pista |
Grau màxim de l'angle d'escalada |
25 |
|
Velocitat màxima de viatge km/h |
2-3 |
|
|
Dimensions del transport |
Longitud * amplada * alçada mm |
5900*2100*2400 |
|
Pes general (T) |
10 |
|

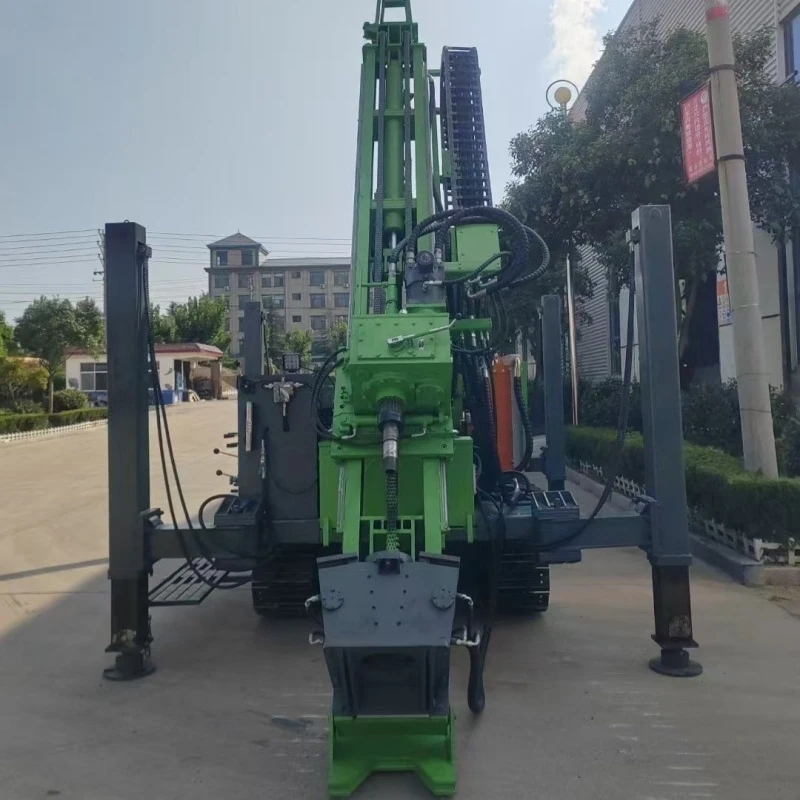

Imatge de productes
